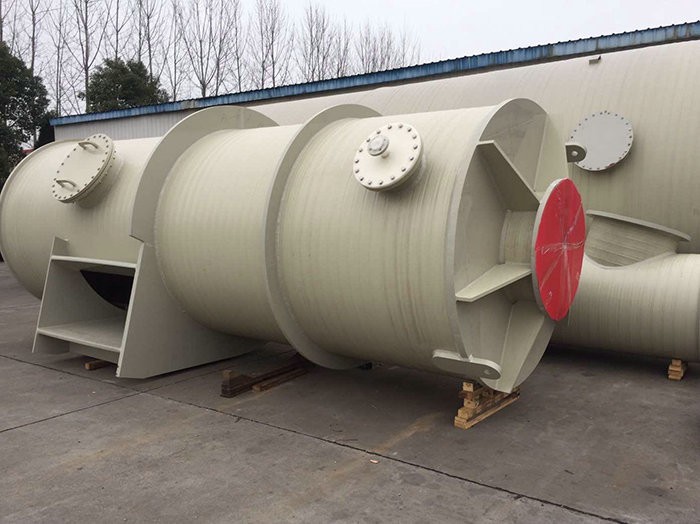

填料塔

內裝有一定高度的填料，液體沿填料自上向下流動，氣體由下向上同液膜逆流接觸，進行物質傳遞。常應用于蒸餾、吸水、萃取等操作中。根據結構特點分為亂堆填料（階梯環、鮑爾環等顆粒填料）和規則填料（網波紋填料和波板紋填料）

填料塔的結構特點

填料塔是以塔內的填料作為氣液兩相間接觸構件的傳質設備。填料塔的塔身是一直立式圓筒，底部裝有填料支承板，填料以亂堆或整砌的方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。液體從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置（小直徑塔一般不設氣體分布裝置）分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。填料塔屬于連續接觸式氣液傳質設備，兩相組成沿塔高連續變化，在正常操作狀態下，氣相為連續相，液相為分散相。

當液體沿填料層向下流動時，有逐漸向塔壁集中的趨勢，使得塔壁附近的液流量逐漸增大，這種現象稱為壁流。壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，當填料層較高時，需要進行分段，中間設置再分布裝置。液體再分布裝置包括液體收集器和液體再分布器兩部分，上層填料流下的液體經液體收集器收集后，送到液體再分布器，經重新分布后噴淋到下層填料上。填料塔具有生產能力大，分離效率高，壓降小，持液量小，操作彈性大等優點。填料塔也有一些不足之處，如填料造價高；當液體負荷較小時不能有效地潤濕填料表面，使傳質效率降低；不能直接用于有懸浮物或容易聚合的物料；對側線進料和出料等復雜精餾不太適合等。

塔設備有許多種類型，塔設備是化工、石油化工和煉油生產中重要的設備之一。它可使氣液或液液兩相之間進行緊密接觸，達到相際傳質及傳熱的目的。可在塔設備中完成常見的單元操作有：精餾、吸收、解吸和萃取等。
